機器視覺圖像處理的幾個步驟

獲得清晰的圖像是機器視覺圖像處理中最重要的部分，要進行高精度、穩定的視覺檢測，就必須要捕獲目標物的大圖像、聚焦圖像并確保圖像明亮清晰。因此就需要設置合適的視場大小，才能創建高清圖像。
    視覺系統的分辨率取決于CCD圖像傳感器的像素數以及相機的視場大小。視場越小圖像中的目標物越大，對目標物的測量就越精確。但是，如果目標物在生產線上的位置不固定，則建議確保視場大小約為目標物的1.5倍。
圖像處理過程可分為以下四個步驟：
步驟1、捕獲圖像：松開快門并捕獲圖像；
步驟2、傳送圖像數據：從相機將圖像數據傳送到控制器；
步驟3、增強圖像數據：預處理圖像數據以增強特征；
步驟4、測量處理：在圖像數據上測量瑕疵或尺寸，測量并將處理后的結果以信號形式輸出到連接的控制設備上（PLC等）。

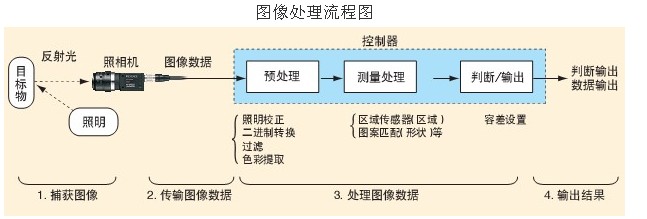

圖像處理流程圖

    在生產應用中，許多視覺傳感器制造商著重闡述第三步“處理圖像數據”，并強調其生產的控制器的處理能力。然而，第一步“捕獲圖像”才是實現穩定、精確的圖像處理的最重要的一步。實現捕獲圖像的關鍵就在于正確選擇鏡頭和照明系統，這樣才能確保系統高效、穩定的性能，以及檢測結果的精確度
