線陣芯片

概述

    根據(jù)傳感器芯片中像元排列的結構可以將芯片分為線陣芯片和面陣芯片。線陣芯片中的像元呈一線線型排列，面陣芯片中的仙緣呈二維陣列。

    線陣CCD可以直接將一維光信息轉變?yōu)橐曨l信號輸出。線陣CCD一般具有單溝道線陣CCD、雙溝道線陣CCD兩種基本形式。

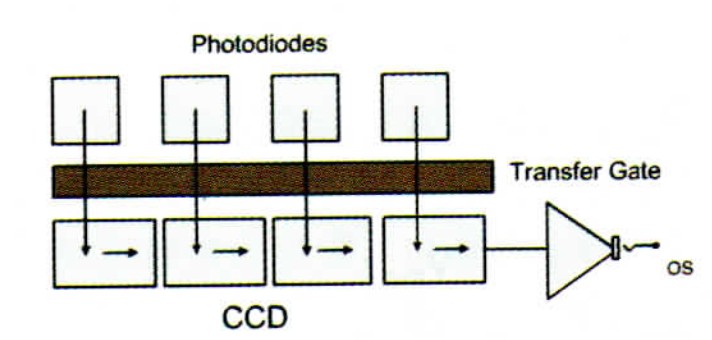

單溝道線陣CCD

   一行移位寄存器與像敏元陣列并排，電荷轉移到移位寄存器后，在時鐘的作用下一位一位地讀出。

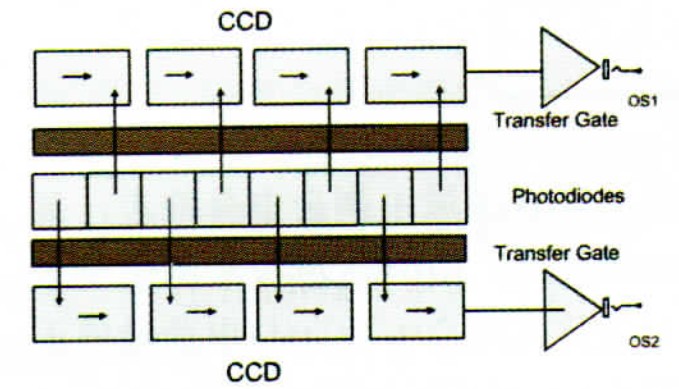

雙溝道線陣CCD

    兩行移位寄存器分列在像敏元陣列兩邊，光電荷按箭頭方向轉移到對應的移位寄存器內，然后在詩中作用下分別讀出。

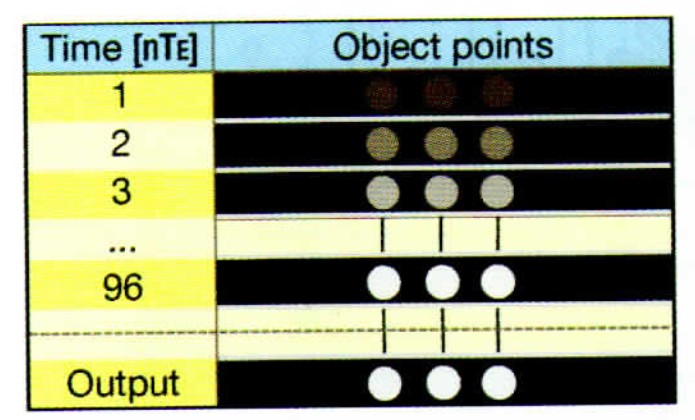

特殊線陣TDI

TDI(Time Delay and Integration)是一種掃描方式，是通過對同一物體的多次曝光累加電荷產生圖像信號。一方面多次曝光提高了TDI芯片的靈敏度，同時由于其輸出信號是多級電荷累加的結果，因此對器件的光響應不均勻性不敏感，從而提高了信號的信噪比。

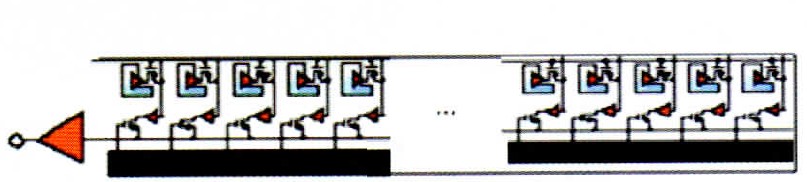

線陣CMOS芯片
