發布時間：2017-10-27
Camera Link接口有三種配置Base、Medium、Full，主要是解決數據傳輸量問題，這為不同速度的相機提供了合適的配置和連接方式。

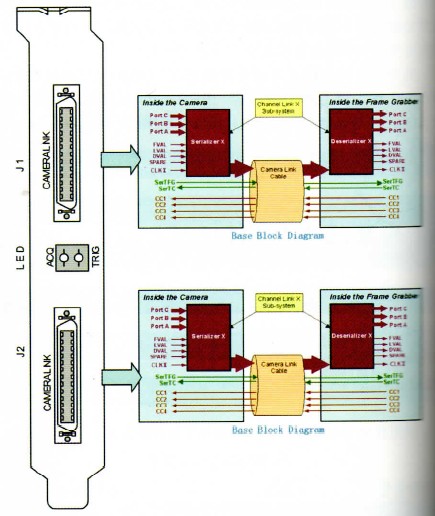

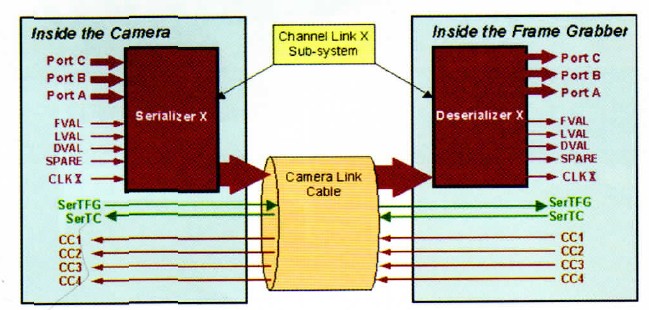

Based占用3個端口（一個Channel Link芯片包含3個端口），1個Channel Link芯片。一個Based使用一個連接接口。如果使用2個一樣的Based接口，就成為雙Base接口。
Medium=1Base+1Channel Link基本單元

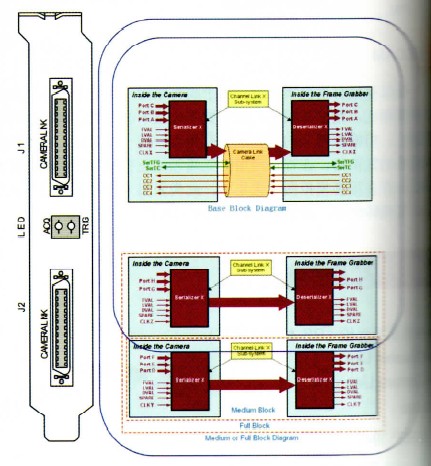

Full=1 Base + 2 Channel Link基本單元
| 配置 | 支持的端口 | 芯片數目 | 接口數目 | 有效數據帶寬（@75MHz） |
| BASE | A,B,C | 1 | 1 | 75M*8*3=1.8Gbps |
| MEDIUM | A,B,C,D,E,F | 2 | 2 | 75M*8*6=3.6Gbps |
| FULL | A,B,C,D,E,F,G,H | 3 | 2 | 75M*8*8=4.8Gbps |
